保险杠摆锤试验台
产品简介

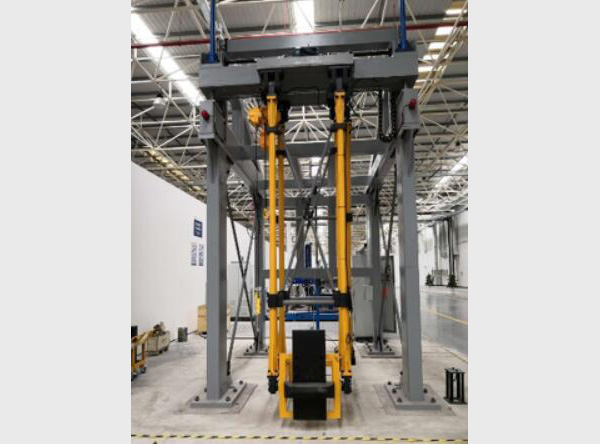

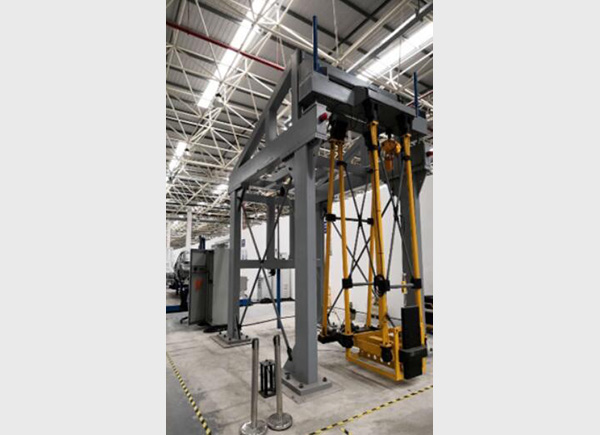

凯瑞装备保险杠摆锤冲击试验台参考GB17354-1998 《汽车前后端保护装置认证试验》进行研发、生产,用于乘用车前后端保险杠碰撞、车角碰撞试验,可通过角度传感器控制提升摆锤角度,控制撞击能量,实现准确撞击。
客户也可根据实际需求进行功能扩展,在撞击头配备测力系统,实现时间-力、力-位移、时间-速度等曲线的检测。


功能特点
安全性高
-脱钩机构由我司自主开发,由脱钩、保险装置和气动执行机构及电气检测系统等组成,采用多重保险机构,一是采用机械自锁,二是采用执行机构互锁,工作安全可靠;
-锁舌前端设置轨迹滚轮,扣环接触点、滚轮中心及锁舌旋转中心三点构成自锁机构,扣环必须在气缸的动力条件下实现脱离;气缸为单作用气缸,当无外界气源、气路关闭或突然断电时,整个脱钩机构处于自锁状态,系统安全性高。

操作简单快捷
-整个台架采用高强度框架结钩,摆锤参数固定,碰撞高度可调节,但碰撞时摆臂旋转半径固定不变;
-用户只需根据计算机计算结果输入碰撞角度,即可开始试验操,作简单快捷,极大地提高了用户的操作效率,减少了操作错误。

产品参数
项目 参数
撞击头基准离地高度 445mmm(±130mm可调)
配重范围 800~3400kg,配重精度为1kg
碰撞速度 0~11km,连续可调
适用标准
GB17354-1998 《汽车前后端保护装置认证试验》
工程案例
年份 项目名称 客户公司名称 数量
乘用车摆锤撞击试验台 2014 保险杠摆锤打击试验设备 上海大众汽车有限公司 1
保险杠摆锤冲击试验台 广汽本田汽车研究开发有限公司 1
2017 保险杠摆锤打击试验台 河北御捷车业有限公司 1
汽车乘用车摆锤冲击试验台 威马汽车制造温州有限公司 1
2018 保险杠摆锤打击试验台 河北红星汽车制造有限公司 1
前后端防护摆锤碰撞试验台 山东凌峰智能科技有限公司 1
前后端防护碰撞试验台 江铃控股有限公司 1
保险杠冲击试验台 重庆金康赛力斯新能源汽车设计院有限公司 1
前后端防护摆锤碰撞试验台 四川野马汽车股份有限公司 1
2019 前后端防护摆锤碰撞试验台 日照中兴汽车有限公司 1
前后端防护摆锤碰撞试验台 江苏国新新能源乘用车有限公司 1
前后端防护摆锤碰撞试验台 重庆车辆检测研究院 1
  2020 adui摆锤用试验设备 一汽大众 1
  2021 摆锤冲击试验台 长春英利 1
